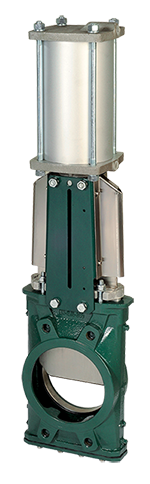

Vanne à guillotine sous silo

Caractéristiques générales de la VG sous silo

Construction générale similaire à la vanne à guillotine VG standard mais adaptation spécialement développée pour un montage sous silo.
L’encombrement de la vanne à guillotine sous silo est supérieur à l’encombrement de la vanne à guillotine VG standard. Cette vanne présente les avantages suivants :
– Le guidage de la pelle est assuré par des doigts réduisant les frottements et permettant au produit de «descendre» sans s’accumuler dans les jeux de corps, évitant ainsi le coincement de la vanne.
– Le sens préconisé pour le montage de la vanne sous silo est joint de siège côté produit.
Le corps, dans cette position, canalise le fluide limitant ainsi son accumulation dans les zones creuses. Il est aussi possible d’adapter des sièges «renforcés» qui font office de déflecteurs.
– L’attaque de la pelle est «droite» avec une extrémité chanfreinée pour une meilleure pénétration dans le produit.
– Les orifices de soufflage dans le corps sont prévus en standard pour injecter de l’air comprimé de faible pression (< 1 bar) empêchant le bourrage et les accumulations de produit.

Caractéristiques générales de la VG sous silo

CONSTRUCTION DU CORPS
– Il peut être en fonte, en inox, en aluminium simple ou anodisé dur (résistant à l’abrasion, empêchant la formation d’alumine en surface).

PRESSIONS / TEMPERATURES
– Pressions : nous consulter.
– Températures :
. Nitrile : 80°C,
. EPDM : 110°C
– Autres matériaux

AGREMENTS ET TESTS
– Fabrication répondant aux exigences de la Directive Européenne 97/23/CE «Équipements sous pression» : catégorie III module H (du DN 50 au DN 600).
– Procédures de tests réalisées suivant NF EN 12266-1, NF EN 12266-2, DIN 3230 et ISO 5208.

RACCORDEMENT
Entre brides PN10 suivant NFE 29203 – BS 450 / ANSI B 16-5 / option ASA 150.

ECARTEMENT
Suivant standard TECOFI.



Avantages de la VG sous silo

Butées de pelle : pas de zone de rétention

Corps large et évasé : pas d’accumulation, descente du produit facilitée

Pelle tranchante avec chanfrein : attaque droite

Guidage de la pelle par doigts PTFE : peu de frottements

Tresse effet racleur : nettoyage de la pelle facilité

Trous de soufflage : nettoyage du corps simplifié

Fond démontable
