Vanne de registre d’air

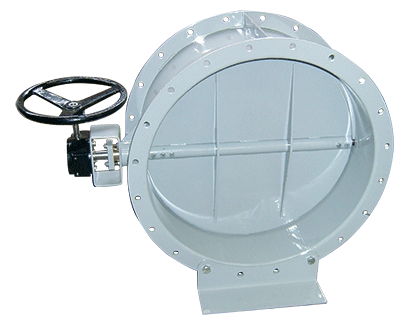

Vanne de registre d'air - Vanne papillon Tecwind

CONCEPTION
– Registre mécano-soudé spécialement étudié pour les transports d’air ou de gaz chauds.
– Platine de raccordement conforme à la norme ISO 5211 : facilite le montage des actionneurs mécaniques (réducteurs manuels), pneumatiques et électriques.
– Revêtement époxy ou peinture spéciale haute température sur demande.
– Palier et tresse initialement fournis en fonte ductile et en graphite.
– Autres matériaux sur demande.

CARACTERISTIQUES GENERALES
– DN 300 à 1200.
– Pression de service : 0,5 bar.
– Pression maxi :
. DN 300 à DN 600 : 3 bar (20°C) – 1,5 bar (400°C) ;
. DN 700 à DN 1200 : 2 bar (20°C) – 1 bar (400°C).
– Température maxi (corps et papillon) :
. acier S235JR jusqu’à 400°C ;
. acier A 42 CP jusqu’à 550°C ;
. aciers inoxydables AISI 310 jusqu’à 850°C.
– Conception suivant la norme ANSI / FCI 70-2-1991.
– Taux de fuite, class II et III en standard, autre class sur demande :
. registre Class II : 0.5% ;
. registre Class III : 0.1%.
– Raccordement à brides selon standard TECOFI. Autres types de raccordement sur demande.

ACTIONNEURS
Possibilité de montage de vérins pneumatiques, de réducteurs à volant, de moteurs électriques, à l’aide d’une embase ISO 5211.

AUTRES SECTIONS
Carré ou rectangulaire.
