Vanne papillon haute performance

Vanne papillon haute performance - Tecsup

Usage général : adapté pour des applications très sévères (haute température, haute pression, produits corrosifs…).

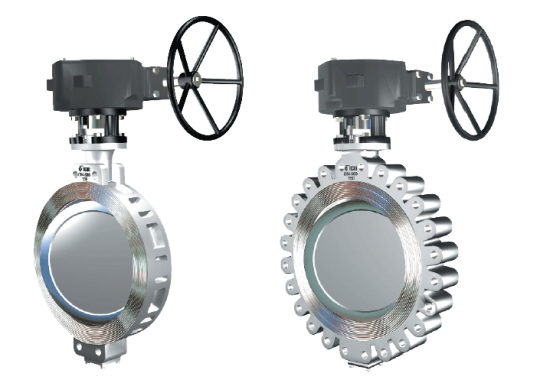

 MODELES
– Type wafer (montage entre brides).
– Type lug (à oreilles taraudées).

 CARACTERISTIQUES GENERALES
– Conception suivant la norme API 609 et test suivant API 598.
– Etanchéité hémisphérique bi-directionnelle. Le profil unique du joint de siège en PTFE assure, quelle que soit la pression, l’étanchéité et compense l’usure éventuelle.
– L’axe monobloc et robuste maintient, grâce à ses paliers, l’alignement du papillon et le bon positionnement du joint sur le siège.
– Les robinets à papillon haute performance ont un fonctionnement sûr et économique.
– Raccordement possible sur demande ASME / BS.

 MATERIAUX DE CONSTRUCTION
– Corps :
. acier ASTM A 216 Gr. WCB,
. acier inoxydable ASTMA351 Gr. CF8/CF8M/CN7M/904 L (Uranus B6®).
– Papillon : acier inoxydable ASTMA 351 Gr. CF8 / CF8M / CN7M / WCB / 904 L (Uranus B6®).
– Siège(1) : PTFE (200°C en standard) / ASTM A 276 type 316 / Inconel.
– Axe : acier inoxydable 17-4 PH, ASTM A 276 type 410/304/316 et A-20.
– Palier : PTFE / ASTM A 351 Gr. CD4MCu / Ni-Resist.
– Poignée(2) : acier moulé.
– Réducteur(3) : engrenages acier moulé EN8 / vis EN8 – EN19.
– Revêtement pour robinet acier :
. couche primaire sans chlore et répondant aux règles de respect de l’environnement,
. couche extérieure à base d’aluminium résistant à la température (couleur argent).
– Autres matériaux : sur demande.
– Nous préciser les conditions de pression et de températures lors de la demande.

DOUBLE EXCENTRATION
La double excentration de l’axe de rotation du papillon permet de libérer dès l’ouverture la pression sur le siège, ce qui garantit au système d’étanchéité une très grande durée de vie. Le couple de manoeuvre du robinet à papillon haute performance est plus faible que celui d’un robinet à papillon conventionnel.
