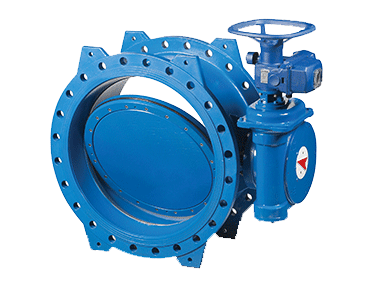

Vanne papillon double excentration à brides

Vanne papillon double excentration à brides - Tecwat

Usage général : eau potable, eaux usées, eau de mer, industrie.

CARACTERISTIQUES GENERALES
– Conception suivant la norme EN 593.
– Fermeture étanche dans les 2 sens.
– Montage à sens préférentiel (la flèche sur le corps montre le sens du fluide).
– Ecartement suivant ISO 5752 série 14, EN 558-1 série 14, DIN 3202 F4.
– Type à double excentration.
– Joint de siège remplaçable, inarrachable.

 MATERIAUX DE CONSTRUCTION
– Corps et papillon : fonte GS, acier.
– Joint du papillon : EPDM, nitrile.
– Siège : inox.

 REVETEMENT
– Epoxy alimentaire.

 CONDITIONS DE SERVICE
– Température de service : –15°C / 80°C.
– Pression de service maxi : 10, 16, 25 ou 40 bar en fonction de la construction.

TESTS
– Selon NF EN 12266-1 et NF EN 12266-2.

RACCORDEMENT
– Construction fonte GS : montage ISO PN 10 / 16 / 25 / 40.
– Pour autres constructions nous consulter.

ORGANES DE MANOEUVRE
– Réducteur manuel avec indicateur de position.
– Vérin pneumatique.
– Moteur électrique 24, 48, 230/400 V, mono/triphasé, 50 ou 60 Hz.
