Vanne carée – Vanne murale

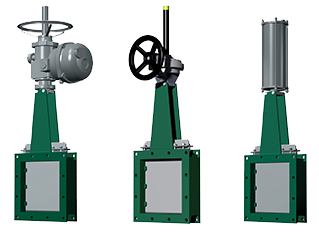

Vanne à guillotine à orifice carré

CARACTERISTIQUES TECHNIQUES
– Construction mécano -soudée.
– Corps et orifices carrés ou rectangulaires.
– L’ensemble des solutions de motorisation, de détection et les accessoires sont les mêmes que pour la vanne à guillotine VG standard.

 CONSTRUCTION STANDARD
– Tige montante série étanche.
– Corps acier.
– Tige inox.
– Etanchéité IIR (type Butyl®).
– Presse-étoupe IIR (type Butyl®) + PTFE.
– Pelle en acier ou en inox.
– Raccordement à brides carrées ou rectangulaires (possibilité d’adapter perçage sous demande).

Vanne à guillotine à orifice carré

PRESSIONS / TEMPERATURES
– Pression de service maximum : nous consulter.
– Température de service maximum :
. nitrile : 80°C,
. EPDM : 110°C.
– Autres matériaux

TESTS
Procédures de tests réalisés suivant NFE 29311, DIN 3230 et ISO 5208.

RACCORDEMENT
Suivant spécifications.

Vanne à guillotine murale

Vanne à guillotine murale

– Construction du cadre en acier peint ou acier inoxydable.
– Cadre et vis de commande surdimensionnés.
– Serrage de la pelle sur le joint en fin de course grâce à des coins disposés sur le contre-cadre.
– Pelle en acier inoxydable (renforts et tablier).
– Seuil plat inoxydable.
– Ensemble de commande en acier inoxydable : vis de commande, dispositif supérieur, attache inférieure.
– Ecrou bronze.

Nos VG carrées et murales
